I denne artikel ser vi på, hvad pneumatiske gribere er, deres designfunktioner, fordele og anvendelsesområder.

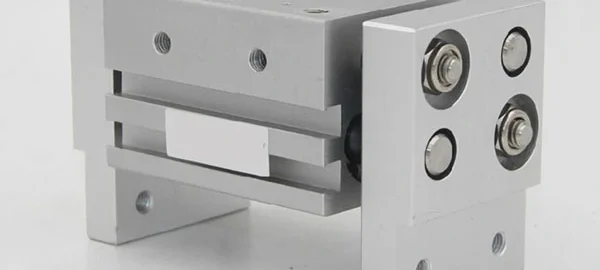

Pneumatiske gribere: den pålidelige løsning til industriel procesautomatisering
Artikelindhold
- Pneumatiske griberes rolle i automatisering.
- Typer af pneumatiske gribere og deres funktioner.
- Fordele ved pneumatiske gribere.
- Personlig erfaring: Hvordan vi integrerede MH-gribere i produktionslinjen.
- Hvor pneumatiske gribere bruges.
- Design af pneumatiske gribere.
- Visualisering: sammenligning af pneumatiske og elektriske gribere.
- Tips til betjening.
- Konklusion.
Pneumatiske griberes rolle i automatisering
Industrielle processer kan i dag ikke tænkes uden automatisering og robotisering. Pneumatiske gribere er en af de nøglekomponenter, der sikrer nøjagtig, effektiv og stabil drift. Disse kompakte enheder, der drives af trykluft, gør det muligt at gribe, holde og flytte genstande af forskellig form og vægt. I denne artikel ser vi på, hvad pneumatiske gribere er, deres designfunktioner, fordele og anvendelsesområder.
Typer af pneumatiske gribere og deres funktioner
Der findes mange modeller af pneumatiske gribere på markedet, som adskiller sig i form, gribemetode og konstruktion. De vigtigste typer er:
- Vinkelgribere (AGK-, AGP-, MH-, MGA-, MHM-serien) er den universelle løsning til arbejde med forskelligt formede emner. MH-modellerne fås i enkelt- og dobbeltkæbeversioner med diametre på 16, 20, 32 og 50 mm. Gribekraften kan nå op på 60 kg ved 6 bar.
- Parallelle gribere (AGR, MGP, PSH-serien) – designet til præcis og stabil fastholdelse af genstande under transport og montering.
- Gribere med forlængede fingre (PSF-serien) – til at gribe små eller svært tilgængelige dele.
Hver af serierne har sine egne funktioner, der er skræddersyet til specifikke anvendelser. For eksempel har AGP-serien en 180° kæbeåbningsvinkel, hvilket er afgørende for snævre rum eller ikke-standardiseret emneorientering.
Fordele ved pneumatiske gribere
Pneumatiske gribere har en række fordele, som gør dem ideelle til brug i industrielle miljøer:
| Fordel | Beskrivelse |
| Enkelt design | Minimalt antal bevægelige dele forenkler vedligeholdelse og reparation |
| Kompakthed | Enheden kan nemt integreres i trange rum |
| Høj pålidelighed | Beskyttelse mod tryksvingninger og modstandsdygtighed over for forurening |
| Fleksibilitet i anvendelsen | Bredt udvalg af modeller til forskellige anvendelser |
| Høj dynamik | Hurtig åbning/lukning af kæberne takket være den pneumatiske aktuator |
| Justerbar kraft | Afhængigt af trykket kan objektets holdekraft ændres |
Personlig erfaring: Hvordan vi integrerede MH-gribere i produktionslinjen
Vi har implementeret en serie af MH pneumatiske hjørnegribere, en model med en diameter på 32 mm, i en møbelvirksomhed. Målet er at automatisere processen med fremføring og stabling af træplader. Tidligere blev dette trin udført manuelt, hvilket tog op til 9 sekunder pr. operation. Efter installationen af de pneumatiske MH-gribere:
- Operationstiden blev reduceret til 3,2 sekunder.
- Produktiviteten steg med 41%.
- Delorienteringsfejl er blevet reduceret til næsten nul.
BSPT-kompatibilitet og evnen til at håndtere ikke-standardformede emner (plader, aksler, bøsninger) gør MH-gribere til en alsidig løsning.
Hvor pneumatiske gribere bruges
Industrielle pneumatiske gribere bruges i en lang række industrier:
- Maskinteknik – til bevægelige dele på et samlebånd.
- Logistik og oplagring – Gribning af kasser, emballage, paller.
- Træbearbejdning og møbelindustri – fremføring af emner.
- Produktion af glas og gummi – arbejde med sprøde og elastiske materialer.
- Pick & Place automatiserede linjer – præcis placering af komponenter.
Særligt vigtigt er det, at gribespidserne kan tilpasses – afhængigt af opgaven er det muligt at gribe komponenten både indvendigt og udvendigt.
Design af den pneumatiske griber
På trods af den tilsyneladende enkelhed består den pneumatiske griber af følgende grundlæggende blokke:
- Drivenhed – er ansvarlig for trykluftforsyningen.
- Kinetisk enhed – omdanner energi til kæbebevægelser.
- Udøvende enhed – sørger for den egentlige gribeproces.
- Måleenhed – parameterovervågning (tryk, slaglængde, kraft).
- Kontrolenhed – koordinerer åbning/lukning, integreres med automatiseringssystemet.
Visualisering: sammenligning af pneumatiske og elektriske gribere
| Karakterisering | Pneumatisk griber | Elektrisk griber |
| Reaktionshastighed | Meget høj | Medium |
| Vægt | Letvægt | Tungere |
| Omkostninger | Billigere | Dyrere |
| Service | Enkelt | Mere kompleks |
| Gribekraft | Kan justeres ved hjælp af tryk | Afhænger af aktuatoren |
| Vakuumstøtte | Muligt | Sjældent |
Tips til betjening
- Overvåg altid arbejdstrykket – for de fleste modeller er det optimale 6 bar.
- Lad ikke støv eller kondensat trænge ind – brug filtre og tørretumblere.
- Kontrollér gribespidsernes integritet – især ved håndtering af skarpe eller slibende dele.
- Brug fleksible puder eller vakuumsugekopper, hvis skrøbelige genstande skal flyttes.
Konklusion
Pneumatiske gribere er den pålidelige løsning for virksomheder, der ønsker at øge produktiviteten, reducere transaktionstiderne og minimere den menneskelige involvering i rutineopgaver. Med en bred vifte af modeller og fleksible designs er de velegnede til en lang række miljøer.
Vil du automatisere din produktionsproces? Kontakt os – vi kan finde den rigtige griber til din applikation!
